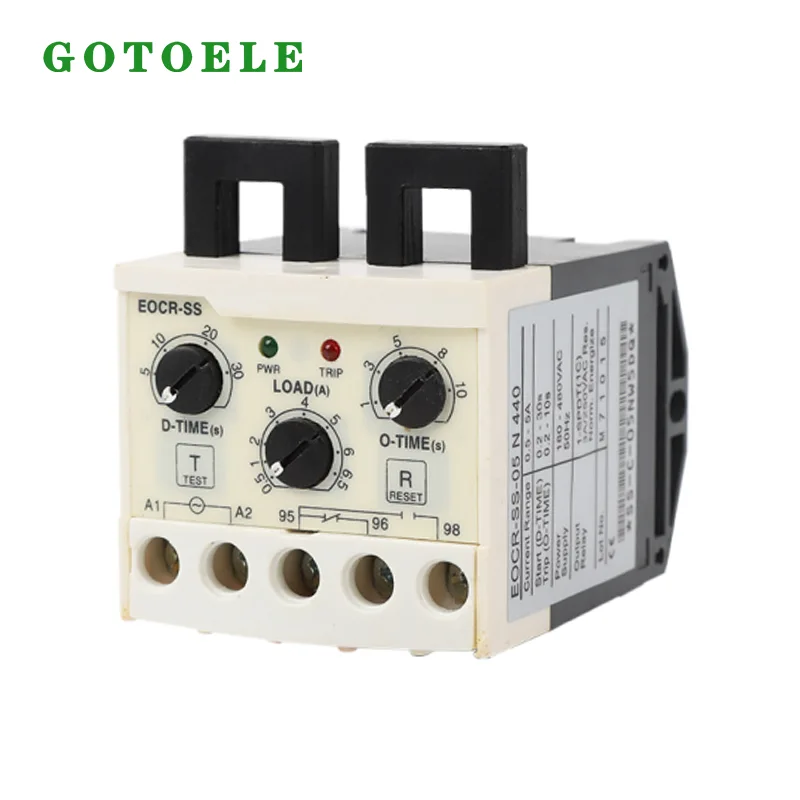

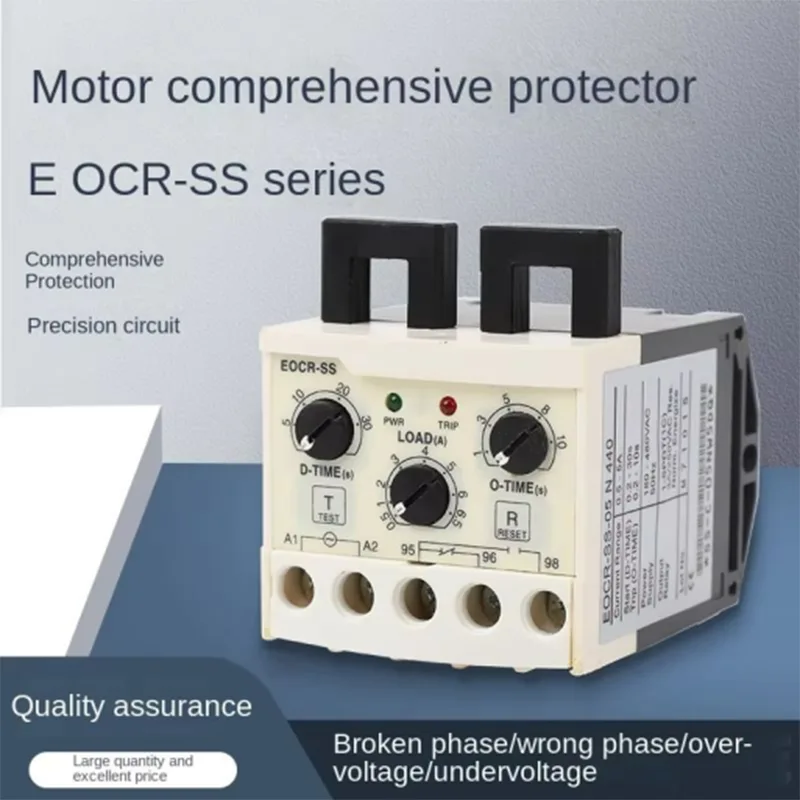

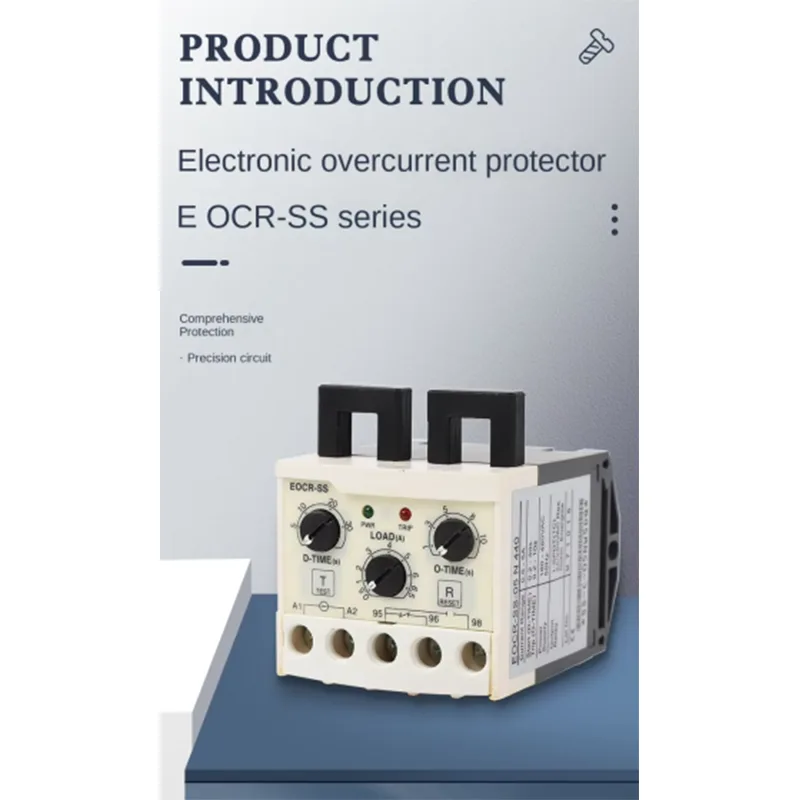

Электронное реле защиты двигателя EOCR-SS

Разработанное и изготовленное GOTOELE, профессиональным производителем низковольтной электротехники в Чжэцзяне, Китай, с более чем 14-летним опытом работы в отрасли, это электронное устройство защиты двигателя объединяет защиту от перегрузки, защиту от опрокидывания двигателя, защиту от обрыва фазы и защиту от дисбаланса трехфазного тока в одном компактном блоке, монтируемом на DIN-рейке. Он широко используется в насосах, вентиляторах, компрессорах, конвейерах и шкафах управления OEM, где требуется надежная защита двигателя и сокращение времени простоя на техническое обслуживание.

Принцип работы Электронное реле защиты двигателя EOCR-SS предназначено для защиты малых и средних трехфазных двигателей переменного тока от аномальных условий тока, которые могут вызвать перегрев обмотки, старение изоляции и неожиданное отключение оборудования.

В отличие от обычных биметаллических тепловых реле перегрузки, которые реагируют медленно и зависят от температуры окружающей среды, EOCR-SS непрерывно контролирует рабочий ток двигателя с помощью разделенного зажимного трансформатора тока. При возникновении аномальных условий, таких как перегрузка, обрыв фазы или дисбаланс тока, реле быстро отключает цепь управления контактором, чтобы остановить двигатель и предотвратить дальнейшее повреждение.

Разъемная конструкция трансформатора тока позволяет выполнять установку без демонтажа существующих силовых кабелей. Это делает его особенно подходящим для модернизации оборудования, ремонта старых шкафов управления и OEM-оборудования, где важно сократить время установки.

● Компактный дизайн

● Несколько функций защиты.

● Широкий диапазон регулировки тока (10:1).

● Функция амперметра

● Светодиод индикации отключения.

● Высокая точность

● Ручной мгновенный сброс.

● Электрический дистанционный сброс.

● Функция тестирования

● Нечувствительность к окружающей среде

● Низкое энергопотребление.

● Безопасная работа (без сброса напряжения)

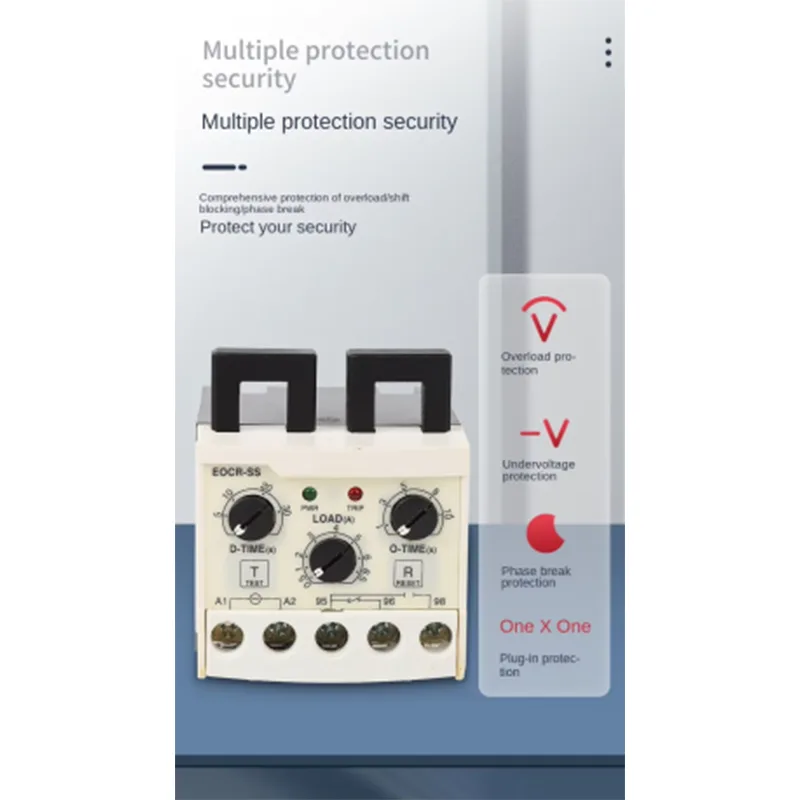

Интеллектуальные функции защиты для безопасности двигателя

1. Точная защита от перегрузки и останова.

Во время работы двигателя чрезмерная механическая нагрузка, блокировка подшипников или заклинивание оборудования могут привести к повышению тока за пределами нормального рабочего диапазона. EOCR-SS постоянно обнаруживает изменения тока двигателя и активирует защиту по истечении заданного времени задержки.

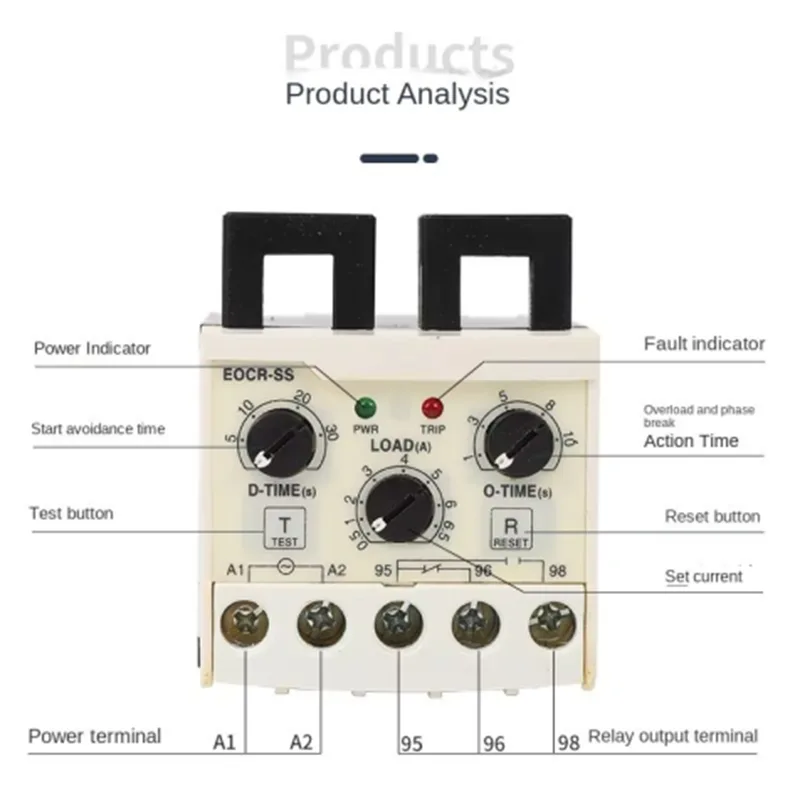

Регулируемая настройка НАГРУЗКА позволяет пользователям точно согласовывать различные номинальные токи двигателя, а функция задержки O-TIME предотвращает ненужное отключение, вызванное кратковременными колебаниями тока.

Эта функция защиты широко применяется в конвейерных системах, водяных насосах, вентиляционном оборудовании и небольшом промышленном оборудовании, где неожиданная перегрузка двигателя может привести к остановке производства.

2. Защита от потери фазы для трехфазных двигателей.

Трехфазные двигатели, работающие в условиях потери фазы, могут испытывать чрезмерный ток в остальных фазах, что приводит к быстрому перегреву обмотки и необратимому повреждению двигателя.

EOCR-SS обнаруживает аномальное распределение тока, вызванное обрывом фазы, отсоединенными кабелями или проблемами контактов контактора, и немедленно прерывает цепь управления двигателем.

Эта функция особенно ценна в районах с нестабильными электросетями, сельскохозяйственными объектами и установками наружного оборудования, где риски потери фазы выше.

3. Мониторинг трехфазного асимметрии тока

Неравномерное распределение тока между тремя фазами обычно вызвано проблемами с обмотками, дисбалансом напряжения или неравномерной механической нагрузкой.

EOCR-SS контролирует разницу токов между фазами и обеспечивает раннюю защиту до того, как незначительный дисбаланс перерастет в серьезный отказ двигателя.

По сравнению с традиционными устройствами защиты, которые реагируют только после возникновения серьезной перегрузки, электронный мониторинг тока помогает группам технического обслуживания раньше выявлять потенциальные риски и сокращать время непредвиденных простоев.

4. Регулируемая функция задержки запуска.

Большой пусковой ток является нормальным, когда двигатели начинают работать. Немедленная защита от перегрузки во время запуска может привести к ненужному отключению.

Встроенная функция задержки запуска D-TIME позволяет двигателям завершить разгон перед переходом в нормальный режим защиты. Пользователи могут регулировать задержку в соответствии с различными пусковыми характеристиками двигателя, обеспечивая надежную работу оборудования с более высокими требованиями к пусковому моменту.

Опыт применения и проверка проекта

Проект модернизации защиты двигателя на заводе пищевой промышленности во Вьетнаме

Основываясь на опыте GOTOELE в производстве низковольтной электротехники и глобальных экспортных проектах, EOCR-SS был применен при модернизации защиты двигателей для промышленных заказчиков.

В марте 2026 года производитель пищевого оборудования во Вьетнаме установил 120 электронных реле защиты двигателей EOCR-SS в шкафах управления двигателями конвейеров.

Среда приложения включала в себя:

· Тип клиента: Производитель оборудования для пищевой промышленности.

· Место установки: Шкафы управления конвейерной системой.

· Диапазон мощности двигателя: трехфазные двигатели 0,75–2,2 кВт.

· Рабочее напряжение: 380 В переменного тока, 50 Гц.

· Рабочая температура: от -10℃ до 45℃.

· Ежедневное время работы: примерно 16 часов в день.

· Частота запуска двигателя: 50-80 раз/день.

После 12 месяцев непрерывной эксплуатации заказчик сообщил о стабильных характеристиках защиты и снижении количества отказов двигателя, вызванных перегрузкой и обрывом фазы. По сравнению с предыдущими решениями по защите от тепловой перегрузки частота технического обслуживания была значительно снижена, что улучшило непрерывность производства.

Это практическое применение демонстрирует надежность EOCR-SS в условиях эксплуатации высокочастотных промышленных двигателей.

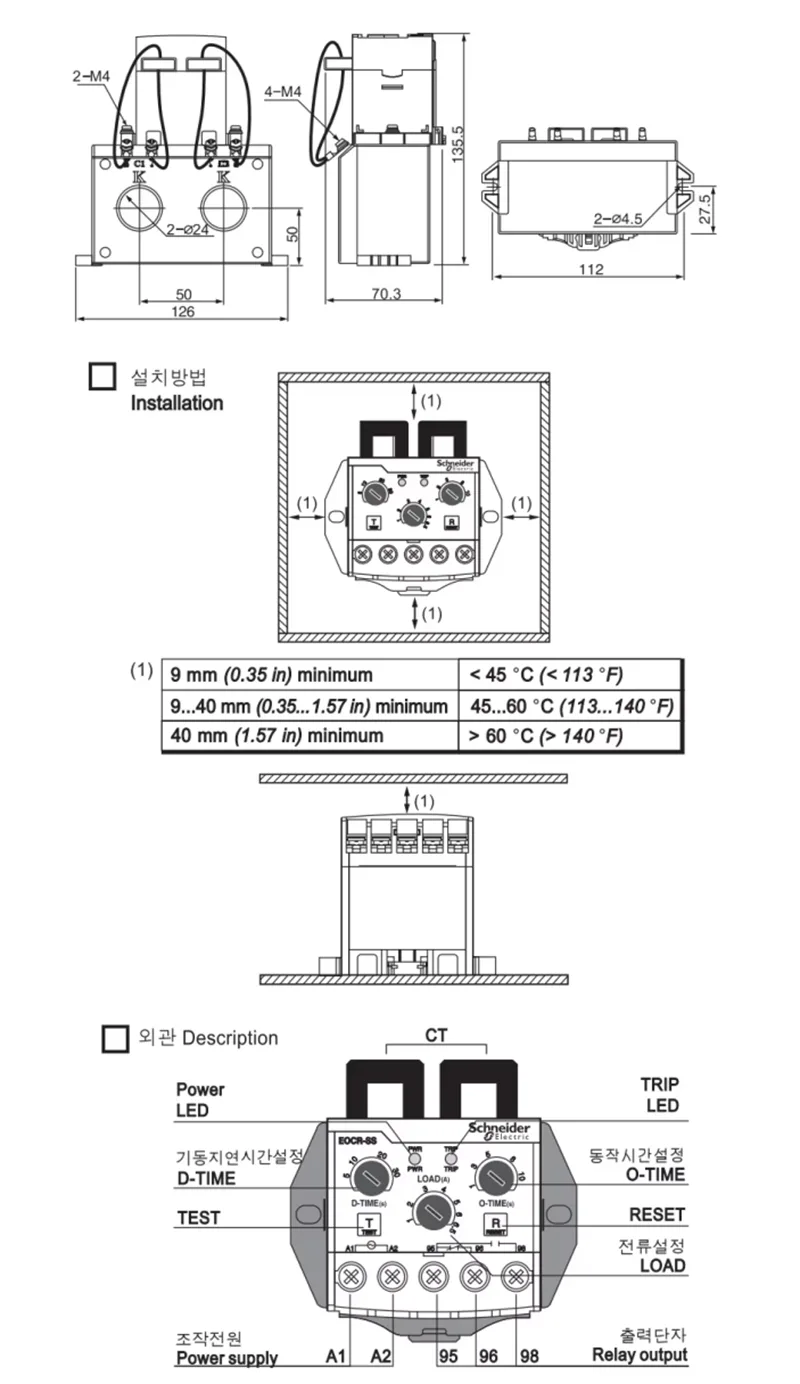

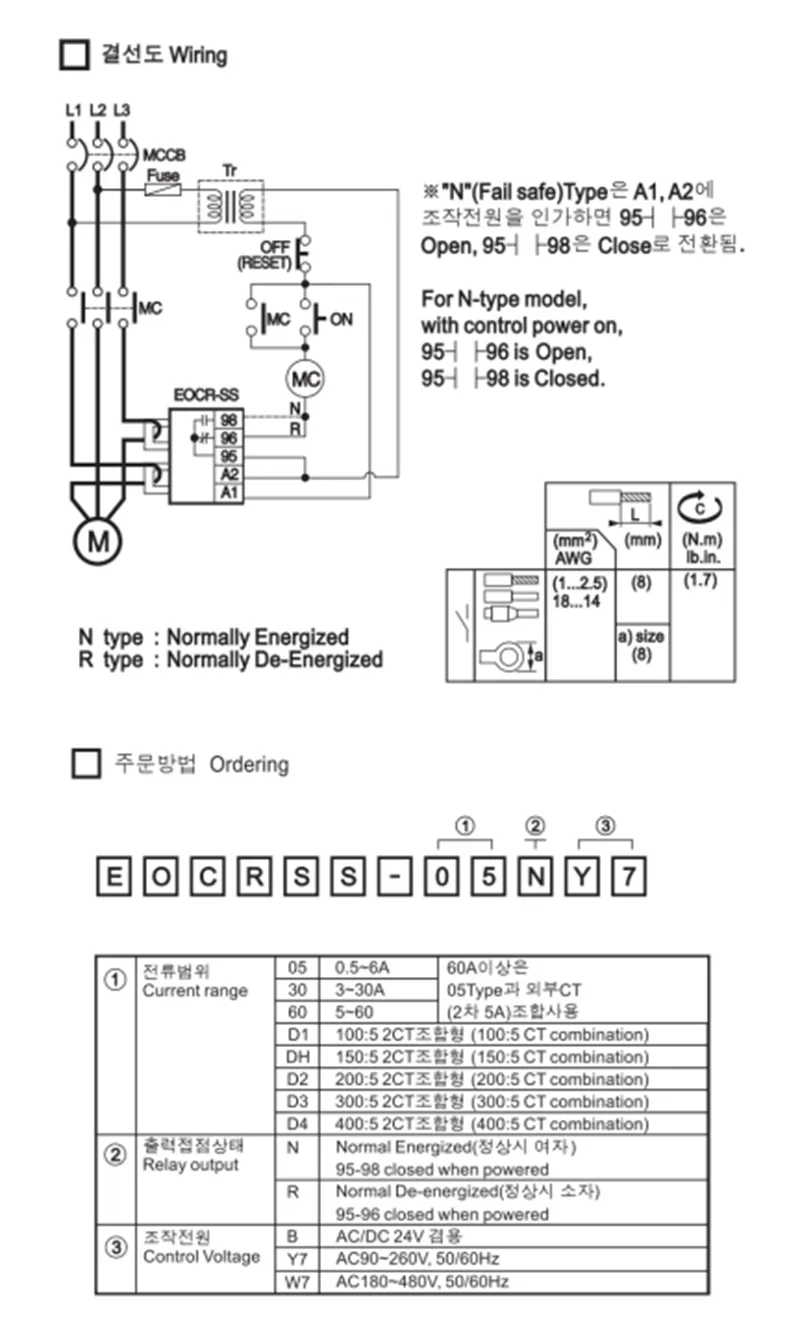

Параметры продукта

Преимущества продукта

1. Установка без разрезания кабеля экономит время на модернизацию.

В EOCR-SS используется открываемый раздельный трансформатор тока. Специалистам по установке достаточно лишь закрепить трансформатор тока на существующих кабелях двигателя, не отсоединяя проводку и не модифицируя силовую цепь.

Такая конструкция значительно упрощает установку существующих машин и особенно подходит для модернизации заводского оборудования и проектов модернизации шкафов управления.

2. Электронное обнаружение повышает точность защиты.

Электронная система измерения тока обеспечивает более быструю и стабильную защиту по сравнению с традиционными тепловыми реле перегрузки.

Он позволяет избежать влияния температуры и проблем с механической усталостью, сохраняя стабильные характеристики защиты в течение длительной эксплуатации.

3. Гибкая регулировка подходит для разных двигателей.

EOCR-SS обеспечивает независимую регулировку параметров задержки запуска, рабочего тока и задержки срабатывания.

Пользователи могут настраивать параметры защиты в соответствии с различными нагрузками двигателя, условиями запуска и условиями применения, что улучшает совместимость с различными промышленными машинами.

4. Компактная конструкция DIN-рейки экономит место в шкафу.

Модульная структура позволяет осуществлять непосредственную установку внутри стандартных электрошкафов управления.

По сравнению с установкой отдельных трансформаторов тока и компонентов защиты, EOCR-SS обеспечивает более компактное решение и упрощает проектирование системы управления.

Производство и гарантия качества

GOTOELE является профессиональным производителем и экспортером, специализирующимся на низковольтной электротехнической продукции, включая контакторы, реле, автоматические выключатели, устройства защиты двигателей и компоненты промышленного управления.

Имея более чем 14-летний опыт работы в производстве электротехники, компания управляет производственной базой в Люши, Юэцин, Чжэцзян, Китай. Завод занимает площадь более 1600 квадратных метров и включает в себя профессиональные производственные помещения и средства контроля качества.

Во время производства EOCR-SS компания GOTOELE проводит строгие проверки, включающие точность определения тока, реакцию срабатывания реле, надежность терминалов и испытания на старение продукта.

Каждая партия соответствует процедурам управления качеством ISO9001, а продукция соответствует требованиям сертификации CE, что обеспечивает стабильную работу для международного промышленного применения.

Упаковка и доставка

Электронное реле защиты двигателя EOCR-SS упаковано в соответствии с международными экспортными стандартами для предотвращения повреждений во время транспортировки.

Для оптовых заказов GOTOELE обеспечивает эффективное планирование производства с типичным сроком поставки 10-15 дней. Услуги OEM-индивидуализации, включая печать логотипов, дизайн упаковки и настройку параметров, доступны глобальным дистрибьюторам и производителям промышленного оборудования.

Часто задаваемые вопросы

1. В чем разница между EOCR-SS и традиционным тепловым реле перегрузки?

EOCR-SS использует технологию электронного контроля тока, обеспечивающую более высокую точность защиты и более быстрое реагирование по сравнению с традиционными тепловыми реле перегрузки. Он также поддерживает установку раздельных трансформаторов тока без резки кабеля, что делает его более удобным для модернизации оборудования.

2. Можно ли установить EOCR-SS на существующие шкафы управления двигателями?

Да. Трансформатор тока с зажимами позволяет устанавливать его непосредственно на существующие кабели двигателя без демонтажа проводки, что делает его пригодным для проектов по обновлению и техническому обслуживанию старого оборудования.

3. Какие двигатели подходят для EOCR-SS?

EOCR-SS в основном предназначен для небольших трехфазных двигателей переменного тока, включая насосы, вентиляторы, компрессоры, конвейеры и OEM-оборудование с требованиями по току в диапазоне 0,5–5 А.

4. Предоставляет ли GOTOELE индивидуальную настройку OEM?

Да. GOTOELE поддерживает услуги OEM/ODM, включая индивидуальные этикетки, упаковку, спецификации и требования к электрическим параметрам для различных международных рынков.

GOTOELE сочетает в себе профессиональные возможности электротехнического производства, опыт практического применения и строгие системы контроля качества, чтобы предоставить надежные решения по защите двигателей для промышленных клиентов по всему миру. Электронное реле защиты двигателя EOCR-SS представляет собой экономичную модернизацию традиционных устройств защиты, помогая отраслям промышленности повысить безопасность оборудования, снизить затраты на техническое обслуживание и добиться более стабильной производственной работы.
